HPDL1414三管时钟（五）

时隔不知道多少年（根据pcb标记第一版是2018年10月17日）终于又来更新进度了……

现在已经更新到第七版。

第四版修正了二极管封装，缩小了其他阻容件封装。

第五版把原来的两个微动开关更换为一个alps的三向多功能开关。

第六版的单片机由STM32F103T8U6更换为STM32L051K8U6，体积更小了但是IO更多了（？），避开了两个外部晶振脚，同时L051的价格也没涨太多，手上还有之前link card烂尾留下的遗产就拿来用了；升压由TPS63020更换为TPS610997，封装缩成WCSP6我真是疯了……还好焊接一次成功不然我都不知道该怎么返工，这玩意我都没法植球，997是固定电压版本省下了两个fb电阻，同时去掉了原来的钽电容，整个升压体积缩得非常小，舒服；3.3VLDO由TLV70033更换为NCP177AMX330，体积也是缩小了很多，焊接也是很难，不过体积小了搞定之后就很有成就感，快乐；阻容件根据库存情况部分缩成0402封装；增加从墨水屏天气预报项目上搬来的电池电压读取的控制电路；因为换了单片机重新走线走得脑壳痛，加上捷配有4层板免费的活动，就顺手加了两个内电层画成4层板了；去掉了一些没什么用的丝印；去掉了没有卵用的电池测温NTC，因为板上焊的那个0603NTC根本碰不到电池啊测个卵子温，还不如换成普通电阻挪一边去。

第七版终于把用了六版的micro usb改成了type c，并添加了两个5.1k cc识别电阻，虽然根本不会用c to c线我也没有c口的电源……然后第七版其实是因为sb捷配乱开价，看我有wcsp封装就往死开价，要收400，我他妈脾气就来了欸，上次做也正常出了啊你怎么没加钱，这次加这么多你特么想不想干了，傻逼捷配也不是第一次搞屁事了。这个事情讲起来就是另一个故事了。最后去了嘉立创打，50块钱搞定。我6月9号打的板，嘉立创7月1号宣布双层四层和铝基板免费了，我……啊，也行吧，下次一定嫖

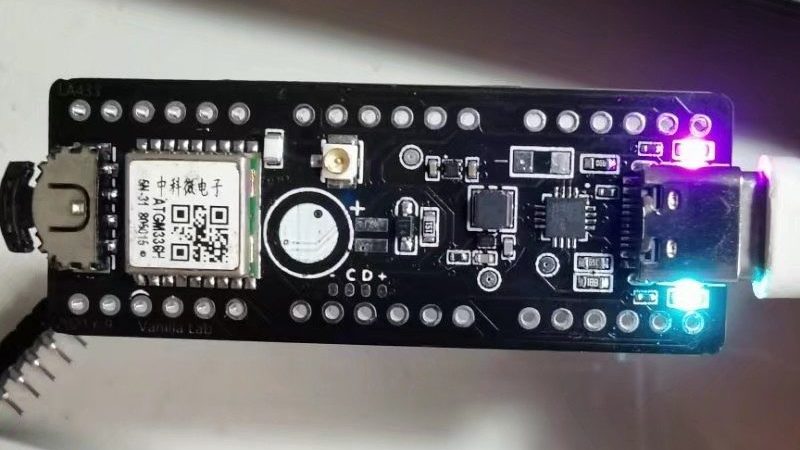

板子到手之后吸取之前教训，再加上wcsp要是焊得有问题那是真没法修，先焊上了电源部分电路，没焊单片机ds3231和gps，话说3231现在价格也涨到飞起，后悔之前没囤货了淦。飞两根线连电源一测，电源管理部分正常，3.3正常，5v没有，啊哈，因为5v使能接单片机又加了个下拉。再飞一根线，一测好样的5v也正常一次成功。焊上剩余元件。然后这一拖就是拖到今天……

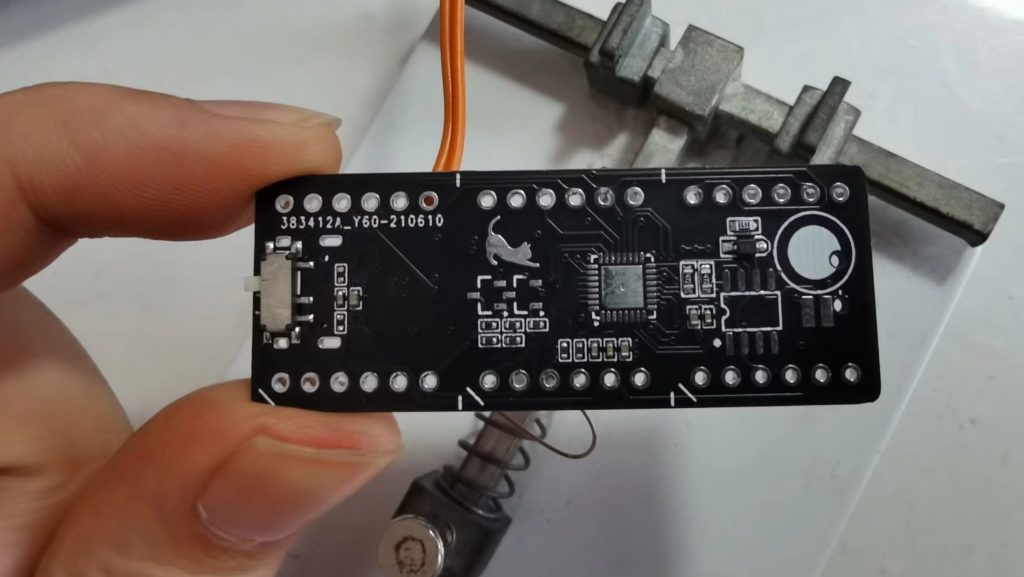

  • 电源测试前

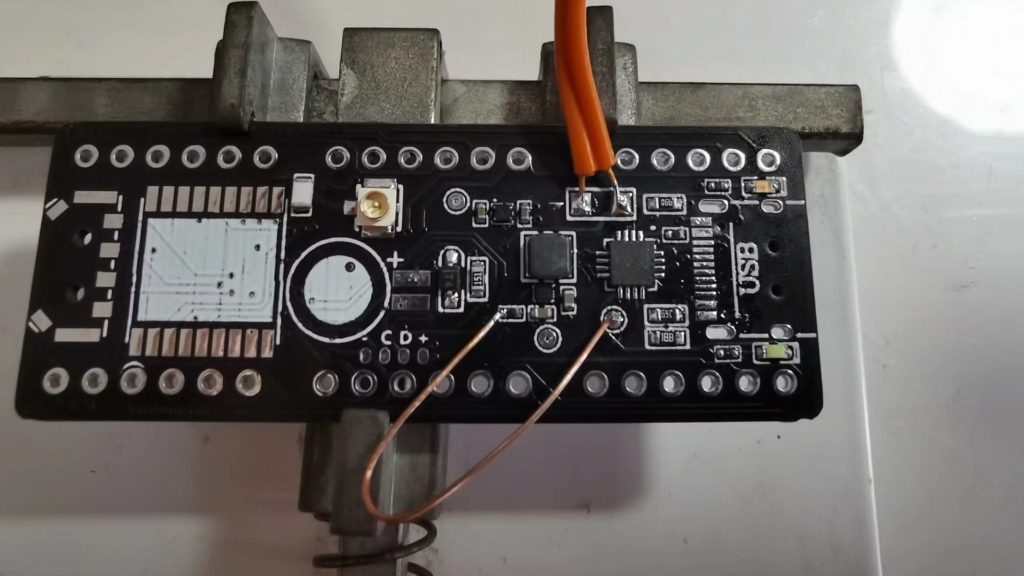

  • 电源测试前，可以看到5V EN的飞线

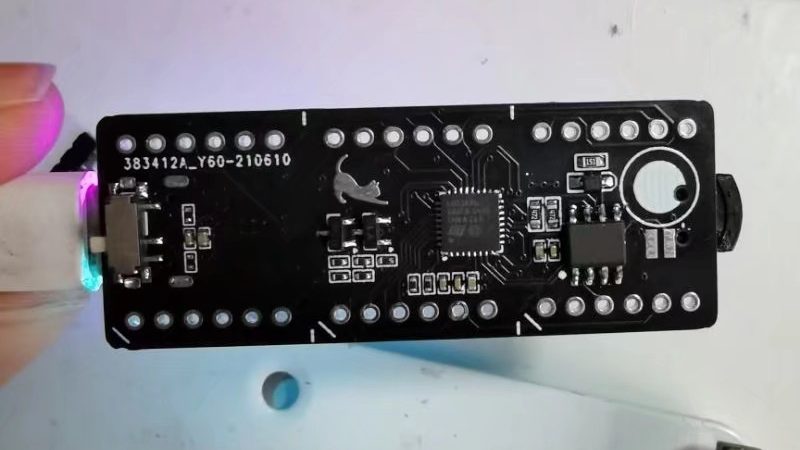

  • 电源测试正常后
  • 电源测试正常后

前两天呢已经搞好了cmx生成好了初始化代码，今天来移植hpdl1414的驱动程序。L0系列好像是没有位带操作，不能像以前一样直接搬正点原子家的io操作程序。好在有之前不记得哪抄来的代码，至少从源码上可以做到差不多的使用体验。要抄的时候发现找不到是从哪个网站上抄的了，好在之前的代码里还有，赶紧抄出来写到文章里留个备份

#define D0(n)	(n?\
                        HAL_GPIO_WritePin(D0_GPIO_Port,D0_Pin,GPIO_PIN_SET):\
                        HAL_GPIO_WritePin(D0_GPIO_Port,D0_Pin,GPIO_PIN_RESET))	//定义数据对应IO

好像是一种我看不懂的宏操作，大概吧……使用的时候是这样的

D0(1);
D0(0);

非常方便，里边应该也可以改成寄存器操作的语句，更快。

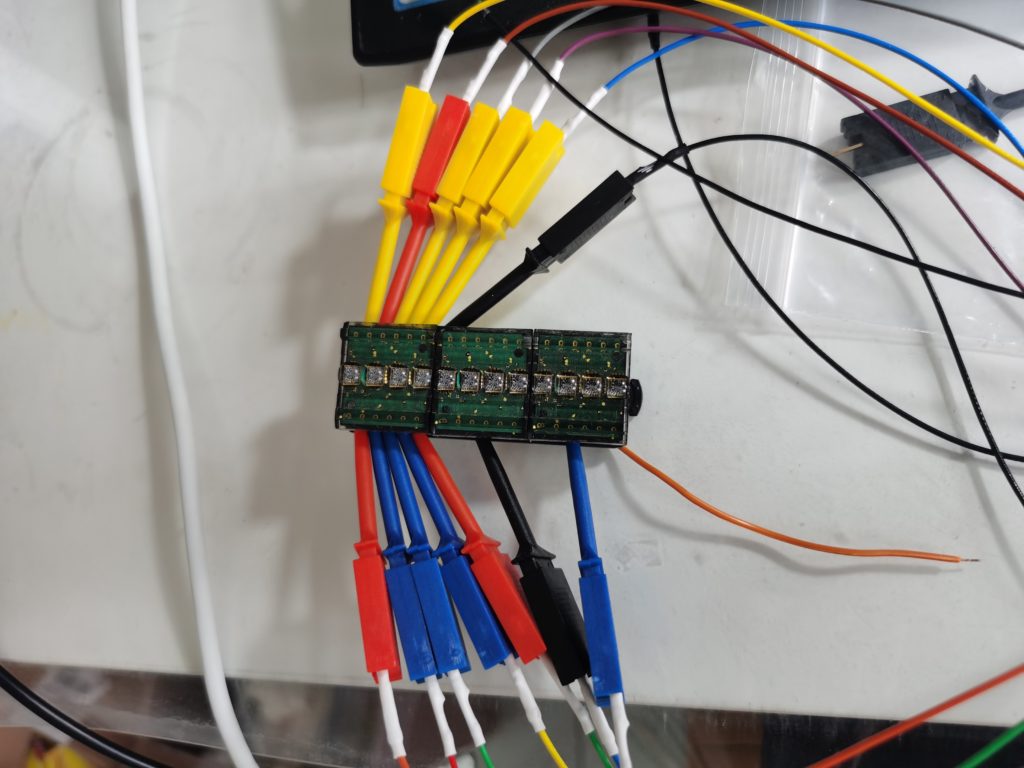

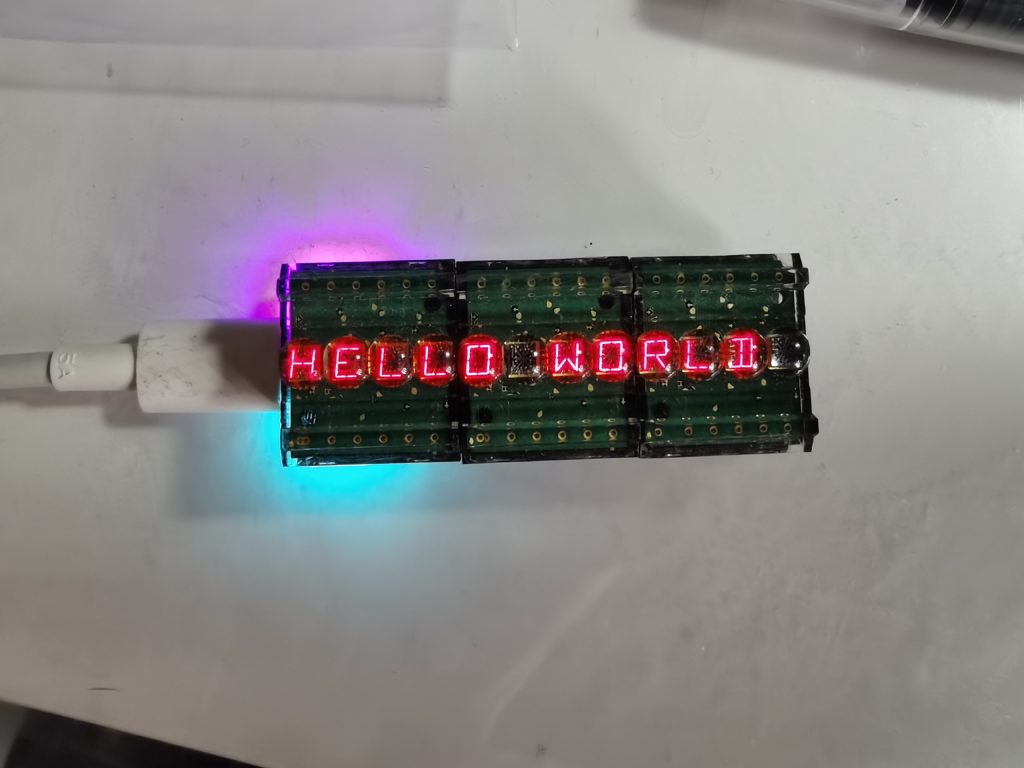

移植之后呢，写个经典的显示“Hello World ”试一下吧，算上空格正好占满总共12个字符位置。欸程序烧进去一跑，只显示了一个W，但是位置是正确的，我傻了……一通检查发现是有一处A0和A1混了，更正之后，变成了只显示H和W，我又傻了，检查了半天，pcb和程序上没找到问题，于是接上逻辑分析仪看一下输出对不对。把编码手抄下来，还没翻译，一看就应该是对的啊，明显能看出两个“l”和两个空格编码是一样的。然后还是打算看一下1414的编码表把字译出来，这一看啊，靠，原来是忘记了1414不能显示小写字母，所以只显示了大写的H和W。我还以为是插座虚接……全改成大写之后正常了。

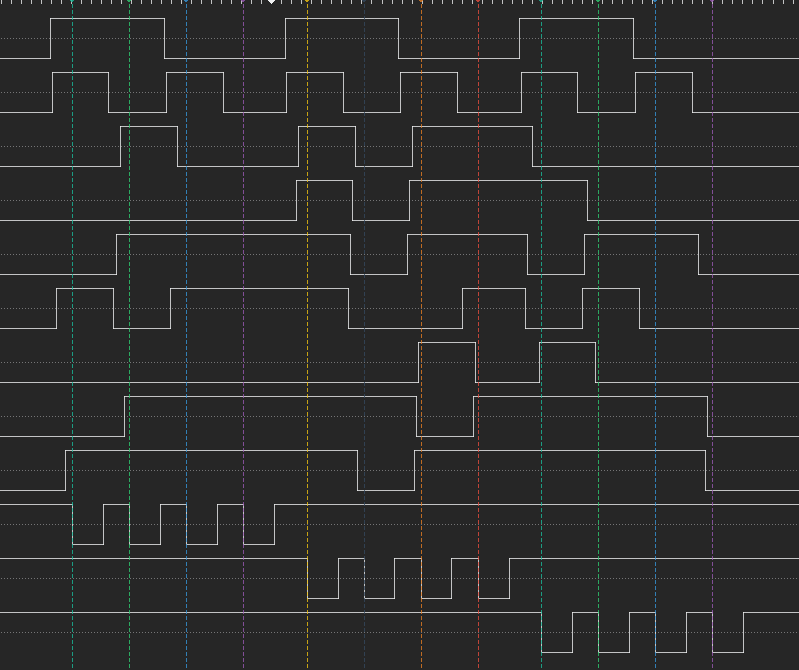

  • 改正前逻辑分析仪波形，从上到下是A1 A0 D0到6 WR1到3
  • 改正后

下一项，测试5VEN的关断。问题来了，升压芯片手册说 “TPS61099x 在禁用状态下能够将负载与输入电源断
开，真正实现关断，从而降低电流消耗。” 但是我在EN关断 之后还能在5V测试点上测到1.8V左右的电压，并且1414显示也没有完全消失，这他娘是为什么呢，看了半天手册，我用的都没错啊，EN下拉了，高电平是使能低电平是失能，拉低电平就是进入shutdown mode，这时候应该完全关断了内部PMOS，输出端应该完全没有电压才对。掏出我新列装的SDS2074x plus，怼SW脚，EN拉低之后确实停止了开关工作，但是输出就是有电压，我百思不得其解。此时发现，如果把1414全拆掉，关断之后就没有电压了，我突然想到，是单片机在通过WR脚给1414漏电吧！改了下程序，果然，关断EN之后再拉低3个WR，5V测试点上就没有电压了，完成。然后用示波器怼了GPS模块的TX脚，解码出了我唯一能直接看懂的ANTENNA OPEN，可以，GPS模块也能工作，至于GPS的开关后边再研究吧，今天就先搞到这里吧，下次再搞上时钟和GPS，这两个都有现成程序，搬上去应该不会要太久，麻烦的是后边写菜单……想想就开始头疼了靠，下次一定

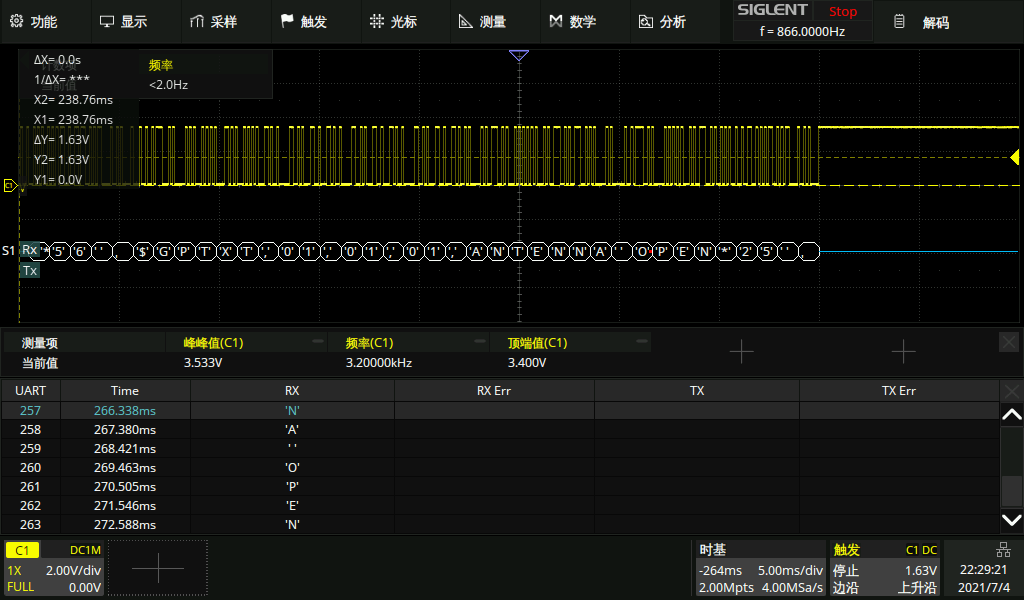

  • 串行通信解码

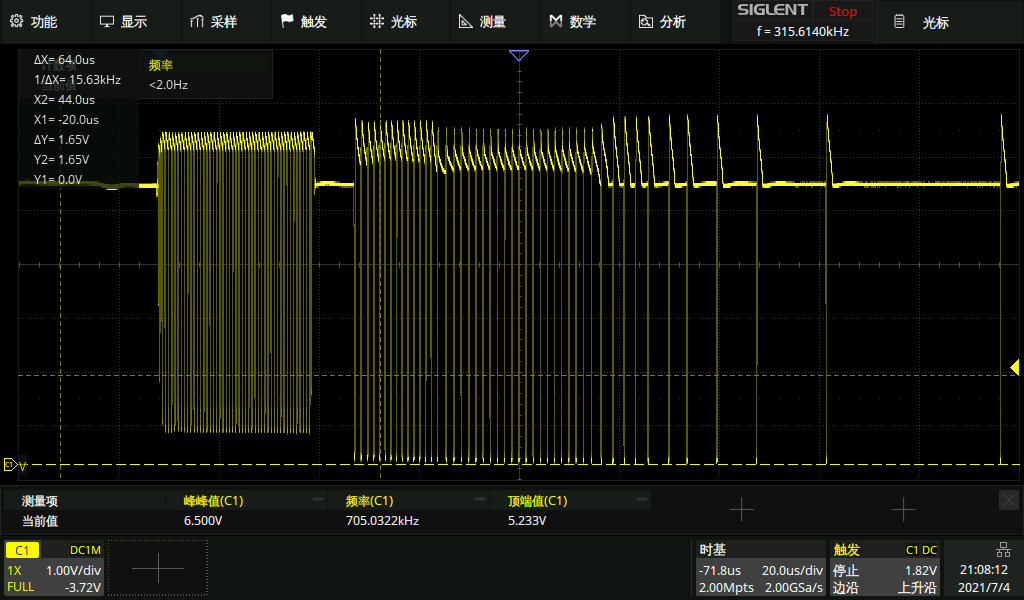

  • TPS610997软起动SW脚波形

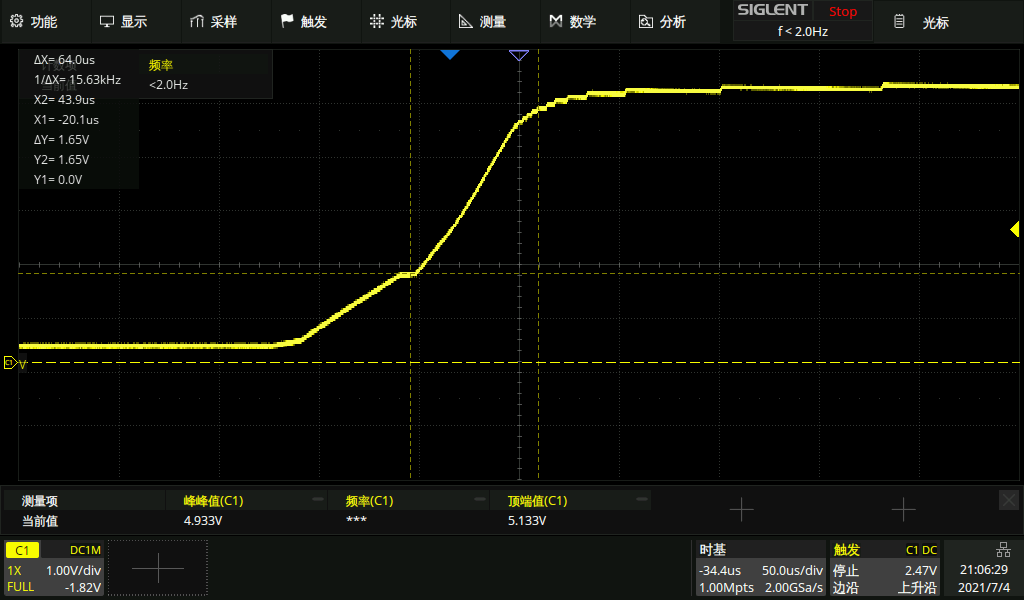

  • TPS610997软起动VOUT脚波形
